完善的現實仿真解決方案Abaqus Multiphysics
Abaqus中的多物理場仿真與分析
結構力學、流體動力學、熱力學和電磁學等不同物理學科密相連，因為多種物理現象之間的相互作用以及能量形式的轉換在許多工業應用中至關重要。
例如，要設計出高效可靠的鋰離子電池，工程師不僅要考慮電化學行為，還必須關注電解質的熱失控、流體動力學，以及結構的彎曲和膨脹。即使在制造過程中，也必須對多物理效應進行精確控制，無論是注塑成型中的塑性流動還是電子裝配過程中的水分積聚。
Abaqus Unified FEA產品套件具備強大的多物理場求解能力。這些功能經過多年發展，現已完全集成為Abaqus的核心功能，廣泛應用于各類產品與工程項目的諸多工程應用中。
多物理場技術自Abaqus構建之初便已融入其中。自 Abaqus V2（1979 年）發布以來，Abaqus/Aqua 就開始用于仿真海上管道柔性結構的流體動力波載荷。多年來，Abaqus不斷增強其多物理場功能，包括流體、熱、電耦合等，以下列出了這些功能的更多應用。
在Abaqus中創建多物理場仿真流程
針對這些具有挑戰性的應用，Abaqus提供了多種多物理場仿真功能，包括順序結果映射、全耦合求解程序和協同仿真：
順序結果映射——Abaqus中的外場功能為將上游仿真結果映射至Abaqus仿真提供了一個通用框架。例如，將上游熱傳導仿真中的溫度映射到Abaqus，或將上游流體動力學仿真中的壓力映射到Abaqus中。
全耦合仿真——當單向耦合無法滿足需求時，Abaqus提供全耦合求解程序，涵蓋熱應力、熱電化學結構、聲學結構以及通過多孔介質的流體流動等多種情形。
協同仿真——開放的協同仿真框架使Abaqus能夠連接外部求解器。
Abaqus Multiphysics的優勢在于，它能讓Abaqus structural FEA用戶輕松求解多物理場問題。使用相同的模型、相同的元素庫、相同的材料數據和相同的載荷歷史，Abaqus structural FEA模型能夠便捷地擴展，以納入更多物理相互作用。
Abaqus 內的多物理場功能

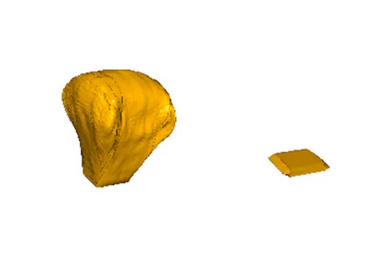

耦合歐拉-拉格朗日仿真
借助 Abaqus 中的耦合歐拉-拉格朗日 (CEL) 方法，工程師和科學家可以對注重結構與流體相互作用的問題進行模擬。該功能不依賴多個軟件產品的耦合，而是在 Abaqus 內同時求解流體結構相互作用 (FSI) 問題。

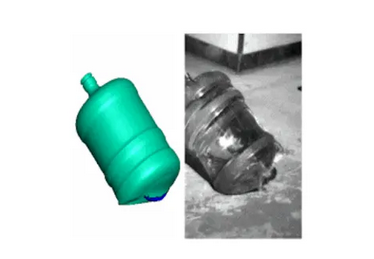

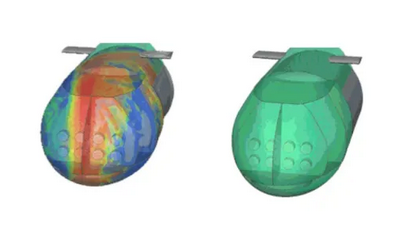

靜水-流體-機械仿真
借助靜水-流體-機械多物理場功能，用戶能夠在其模型中考慮完全封閉的氣體或液體腔室的影響。這對于仿真氣球、氣囊、座椅墊、運動鞋、未滿載的油箱和其他容器、空氣彈簧、靜脈輸液袋，以及任何其他需要考慮封閉空間內壓力-體積關系和封閉液體能量的應用都非常有用。

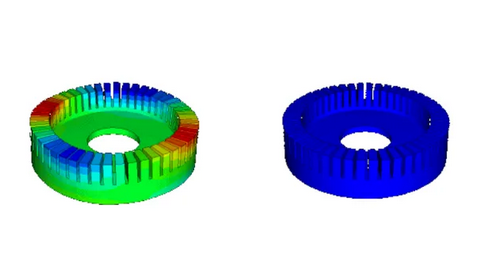

壓電-機械仿真
Abaqus提供完整的雙向靜電壓電-機械仿真能力，能夠模擬電流引起材料應變（及形變），以及應力引起電勢變化的情況。
結構-聲學仿真
結構與聲學的相互作用涉及多個應用領域，包括噪聲傳輸、輻射、聲波衰減或增強等。Abaqus集成了噪聲仿真功能，在用戶所熟悉的Abaqus工作流程中，可以輕松執行全耦合的結構聲學仿真。

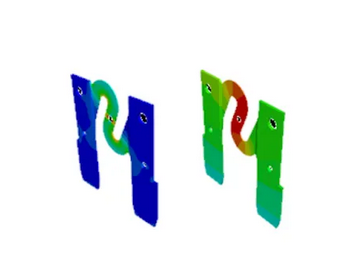

熱-電仿真
電流產生熱量，熱量變化導致電阻率變化，而電阻率的變化又會影響電流。此類仿真適用于敏感電子設備（如保險絲、連接器、電路跡線和燈泡燈絲）。
熱-機械仿真
熱與機械相互作用的范圍從簡單的熱應力（從熱仿真到應力分析的單向耦合）到更復雜的摩擦驅動熱傳遞（例如，在制動系統中，摩擦滑動產生熱量），再到全耦合的溫度-位移仿真（其中運動影響熱傳遞，熱傳遞又反過來影響運動）。

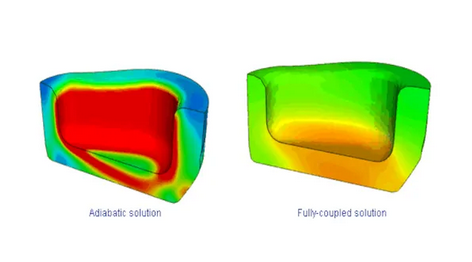

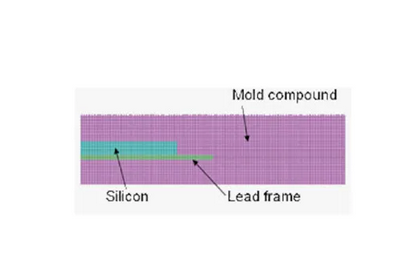

熱-流體-機械仿真
在許多工業流程中，濕度與熱量對產品性能或裝配過程中行為的綜合影響，往往具有至關重要的意義。通過同時考慮產品在實際操作條件下的復雜行為，設計人員和工程師能夠確定出最理想的設計方案或制造流程，以實現預定的性能目標。

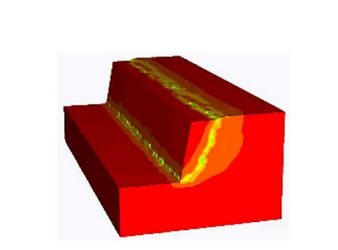

結構-孔壓仿真
水對土壤在荷載作用下行為的影響異常復雜，解決這一問題需要一種精密的耦合方法，才能提供可靠的仿真結果，從而為設計決策提供信心。
