生成SOLIDWORKS零件鏡像的兩種方法
設計中，兩個零件互為左右件的情況很常見
在裝配體環境和零件設計環境都可以實現零部件鏡像
SOLIDWORKS 提供了方便快捷的鏡像零部件功能
一、如何在裝配體環境中鏡像方法

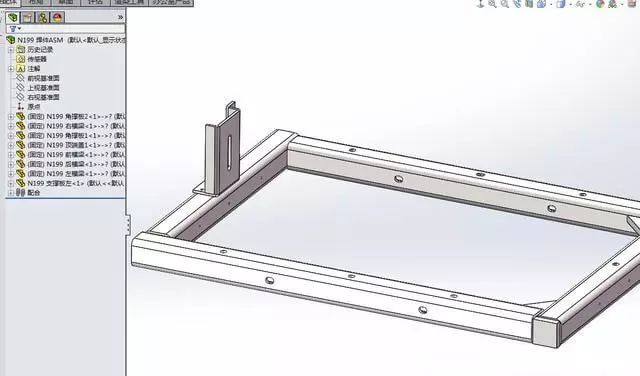

打開裝配體

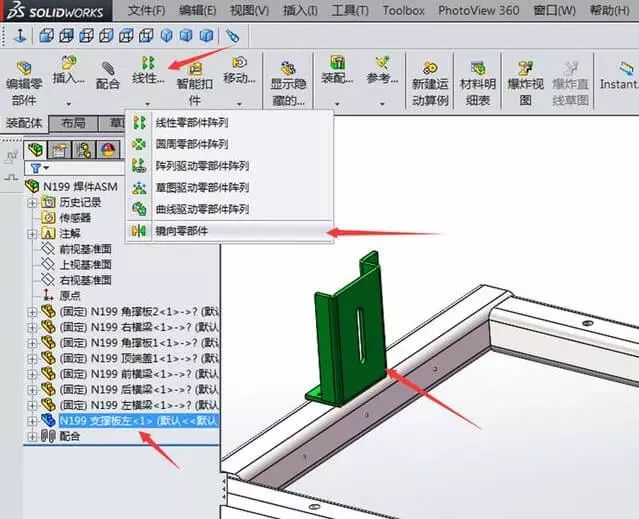

選擇需要鏡像的零件，選擇線性陣列菜單下面的鏡像零部件

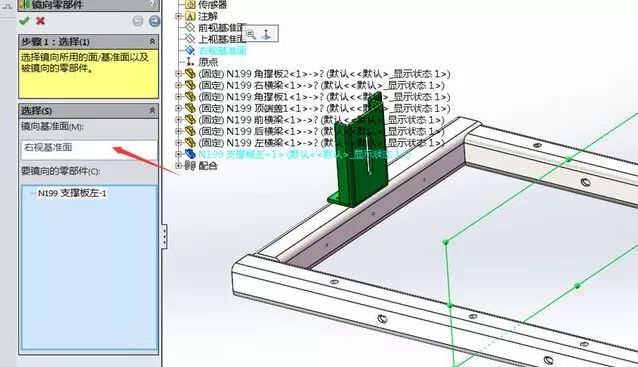

選擇鏡像零部件的對稱面

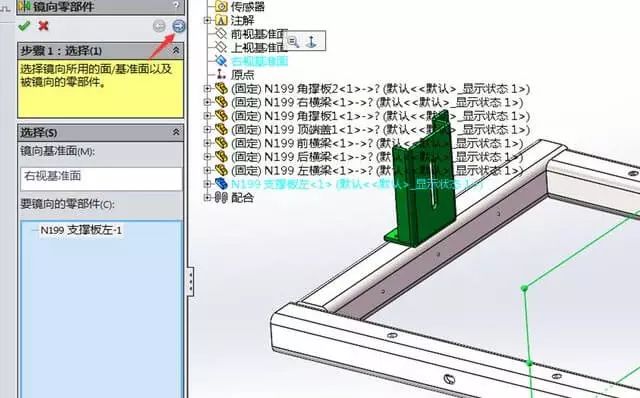

點擊窗口右上角的下一步按鈕

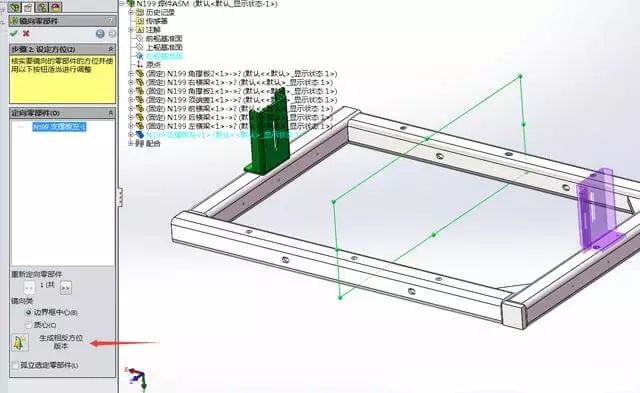

選擇生成相反方向的版本
確定后退出

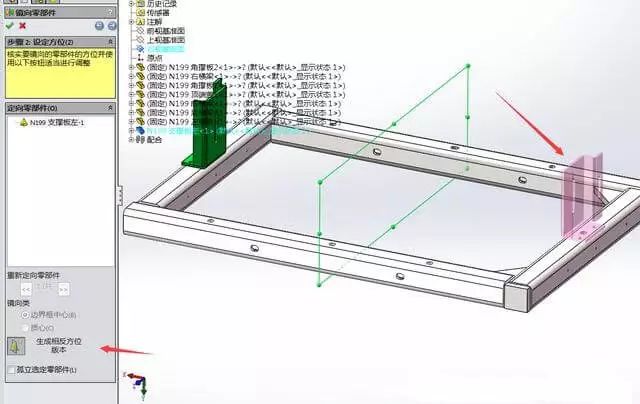

鏡像過程中有一個重新定向功能?？梢陨筛鱾€方向的鏡像，可以根據預覽選用
二、在零件環境中實現

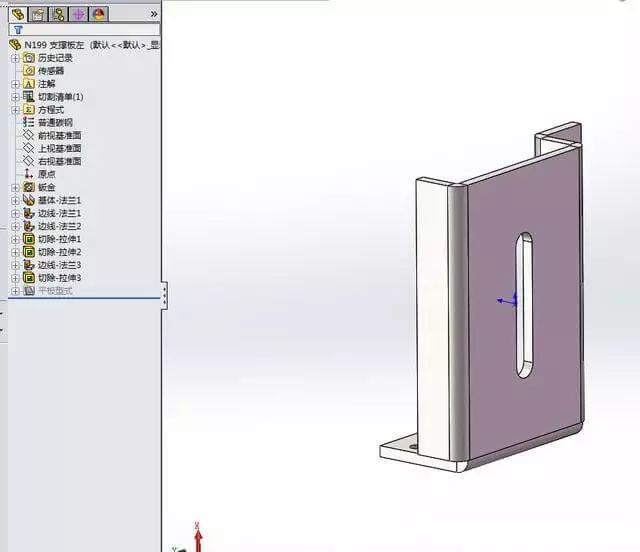

打開零件

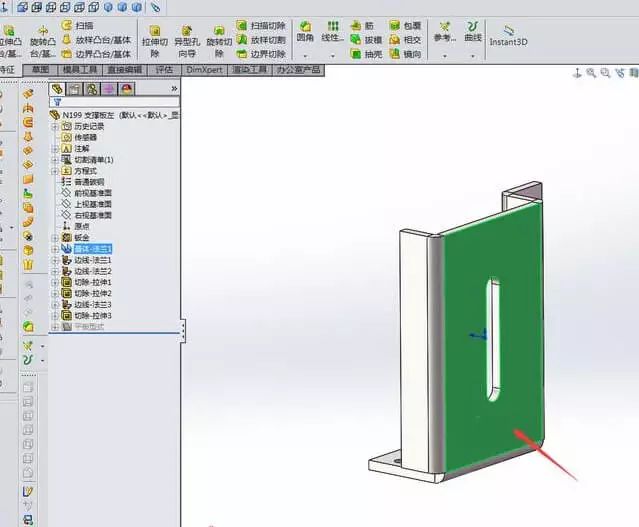

選擇鏡像面
鏡像零件

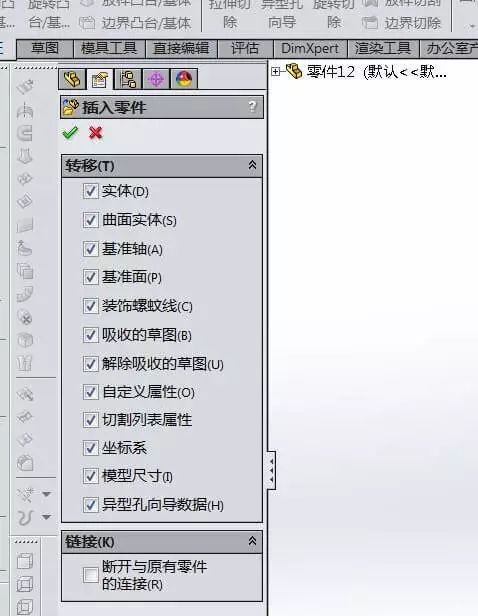

插入零件對話框的屬性都勾上

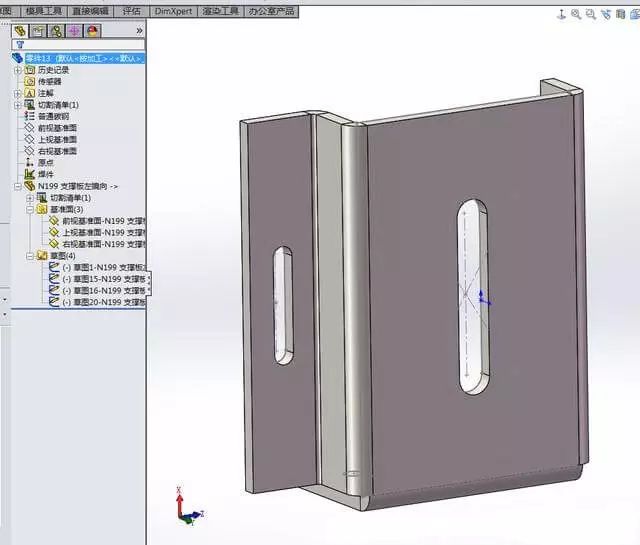

確認后完成
